一、 概述海洋、河流模拟实验系统，包括水槽主体、造波系统、造风系统、造流系统和测量系统五部分。通过造波、造流等功能实现海洋、河流分段波流状态及波流同造等状态模拟功能。 二、 设备配置 1、 水槽主体（以此示例/具体尺寸按要求定制） 水槽主体内空长45米，内宽1.5米，高度为1.5米，尺寸误差<±2mm，长度误差<±20mm。水槽采用钢结构承载，水槽顶部为敞开式结构，槽体侧面和底
一、 概述
海洋、河流模拟实验系统，包括水槽主体、造波系统、造风系统、造流系统和测量系统五部分。通过造波、造流等功能实现海洋、河流分段波流状态及波流同造等状态模拟功能。
二、 设备配置
1、 水槽主体（以此示例/具体尺寸按要求定制）
水槽主体内空长45米，内宽1.5米，高度为1.5米，尺寸误差<±2mm，长度误差<±20mm。水槽采用钢结构承载，水槽顶部为敞开式结构，槽体侧面和底面采用19mm厚透明钢化玻璃，既保证了水槽的透光性，又保证槽体的强度。在水槽的入水端设置长度3米，宽度为6米的入流水库，水库与槽体采用45度渐变方式入流，加上整流设备以保证水入流的平整稳定性。
在水槽两边的入流口设置可升降入流闸门，可以任意调节入流水量和流速，闸门升降高度在0~1.5米范围内可任意调节。闸门完全关闭后漏水量<0.1L/S，闸门升降调节分辨率1mm。

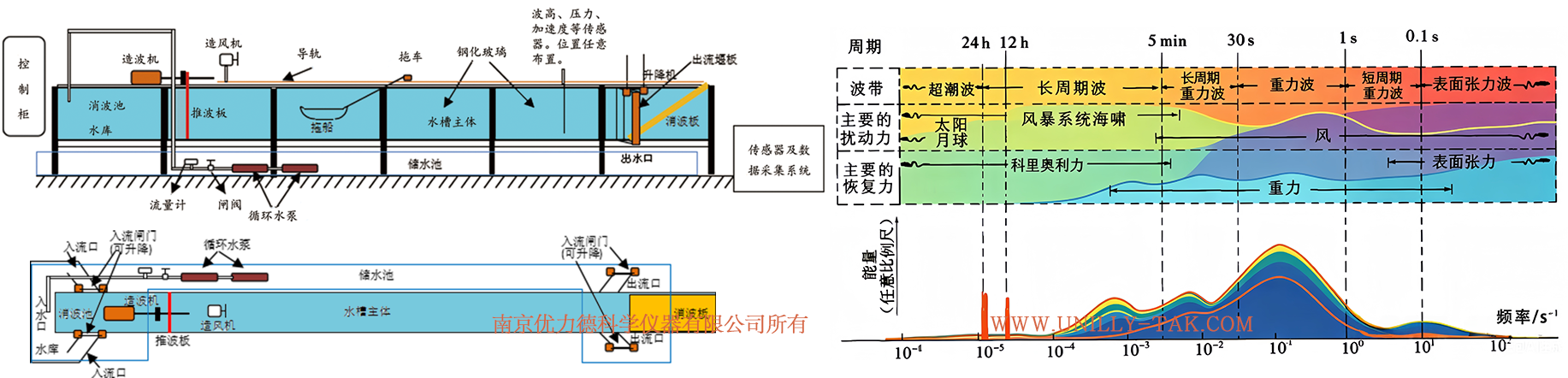

系统整体框图如下：
1、海洋、河流模拟实验水槽
实验水槽承重主体为钢结构，架设钢化玻璃作为水槽主体，槽体内空设计尺寸，长×宽×高：45×1.5×1.5m。尺寸误差<±2mm，长度误差<±20mm。槽体采用三面玻璃槽体，都使用19mm厚钢化玻璃，底部两边玻璃承重支撑遮挡设计宽度≤20mm，在底部玻璃两边缘与水槽侧面玻璃之间采用橡胶密封条做密封处理，在水槽侧面玻璃外侧采用可调节式压力条，利用密封橡胶的柔软性，以达到密封且可调节的目的，可以对槽体宽度进行微调，微调范围≤2mm。钢化玻璃平整度、透光性好，便于从水槽外部进行观测和测量。
2、 造波系统
造波系统为水槽一端安置造波机，水槽两端设置有消波装置，可进行各种波形模拟，也可实现波流同造、波风同造等功能。
技术参数（可定制）：
造波类型：正弦波、椭圆余弦波、破碎波、孤立波等 造波周期：0.5S~5S 波高范围：0.1～0.75米 推波板最大位移行程：±0.75m
3、 造风系统
主要模拟海洋、河流实际状态，在造波造流水槽上方安置一风机，对波面进行造风，可模风造波、风流同造、波风同造等功能。风机高度可调、风速可调。
技术参数（可定制）：
风量：0～10000m3 /h 升降高度：0-1m 风向调节范围：0～90° 风速调节：0.1～50m/s
4、 造流系统
造流系统主要包含蓄水池和循环水泵，根据流量不同可选择轴流泵（流量范围：大于500m3/h）或者潜水泵（流量范围：小于500m3/h）蓄水池采用全钢结构设计，在水槽侧面，蓄水池修建成L型，根据现场场地分布情况设计。循环水泵配备大功率变频器，调节流速流量，在水泵出水管路上安装闸阀和流量计，可实时监测管路流量。
5、 测量系统（按要求配置）
测量系统包含各种测量仪器及配套软件，一般配备波高仪、压力传感器、超声波水位计、数据采集仪、声学多普勒流速仪、高速摄像系统、风速仪、 水听器、六维力传感器等。
为了方便教学或其他演示使用，特堆出迷你型桌上波浪水槽（长1米）。欢迎来电来邮交流
