一、 造波造流水槽也称波浪水槽或波流水槽，其水槽系统主要包括水槽主体、造波系统、造风系统、造流系统和测量系统五部分。通过造波、造流等功能实现海洋、河流分段波流状态及波流同造等状态模拟功能。
一、 概述
1、概念及分类
造波造流水槽也称波浪水槽、波流水槽。单一功能的为造波水槽、造流水槽；造波造流加上造风系统则称之为风浪流水槽。也可按其他结构或功能来分，如固定水槽、变坡水槽、U型水槽、弯道水槽、循环水槽，拖曳水槽、潮汐水槽、内波水槽、异重流实验水槽等等。
2、组成部分
常规水槽系统主要组成主要包括水槽主体、造波系统、造风系统、造流系统和测量系统。有的根据实验需要配置行车系统，拖车系统，标定系统等附属设施。通过实验水槽的造波、造流等功能实现海洋、河流等的波流状态的模拟实验。
二、 设备配置
1、水槽主体（以此示例/具体尺寸按要求定制）
波浪水槽主体一般为玻璃+钢架结构。钢结构起支持承载作用，水槽顶部为敞开式结构，槽体侧面和底面采用透明钢化玻璃，既保证了水槽的透光性，又保证槽 体的强度。在水槽的入水端可设置，入流水库，水库与槽体采用45度渐变方式入流，加上整流设备以保证水入流的平整稳定性。
在底部玻璃两边缘与水槽侧面玻璃之间采用橡胶密封条做密封处理，在水槽侧面玻璃外侧采用可调节式压力条，利用密封橡胶的柔软性，以达到密封且可调节的目的，可以对槽体宽度进行微调。钢化玻璃平整度、透光性好，便于从水槽外部进行观测和测量。
在水槽两边的入流口设置可升降入流闸门，可以任意调节入流水量和流速，闸门升降高度可任意调节。有得根据需求在配置尾门。
水槽尺寸根据实际需求和标准要求定制。如10m×0.4m×0.5m（长×宽×深），30m×0.8m×1.0m（长×宽×深），45m×1.5m×1.5m（长×宽×深）等

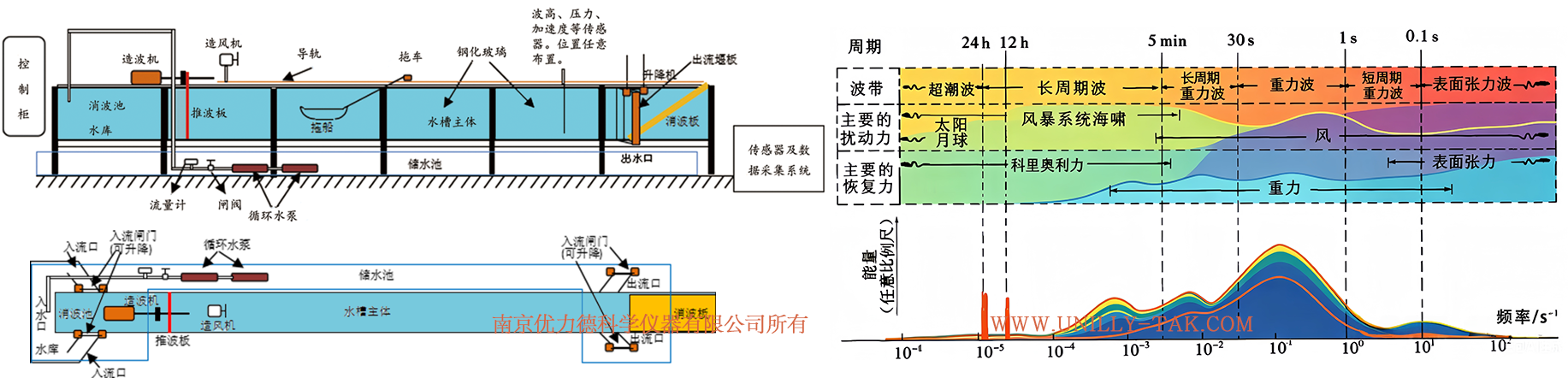

系统整体框图如下：
2、造波系统
造波系统为水槽一端安置造波机，两端设置有消波装置，可进行各种波形模拟，也可实现波流同造、波风同造等功能。
技术参数（可定制）：
造波类型：正弦波、椭圆余弦波、破碎波、孤立波等 造波周期：0.5S~5S 波高范围：可定制，如0.1～0.75米 推波板最大位移行程：±0.75m
3、造风系统
主要模拟海洋、河流实际状态，在造波造流水槽上方安置一风机，对波面进行造风，可模风造波、风流同造、波风同造等功能。风机高度可调、风速可调。
技术参数（可定制）：
风量：0～10000m3 /h 升降高度：0-1m 风向调节范围：0～90° 风速调节：0.1～50m/s
4、造流系统
造流系统主要包含蓄水池和循环水泵，根据流量不同可选择轴流泵（流量范围：大于500m3/h）或者潜水泵（流量范围：小于500m3/h）蓄水池采用全钢结构设计，在水槽侧面，蓄水池修建成L型，根据现场场地分布情况设计。循环水泵配备大功率变频器，调节流速流量，在水泵出水管路上安装闸阀和流量计，可实时监测管路流量。
5、测量系统（按要求配置）
测量系统包含各种测量仪器及配套软件，一般配备波高仪、压力传感器、超声波水位计、位移计、力传感器、加速度传感器、流速仪、数据采集仪、声学多普勒流速仪、高速摄像系统、风速仪、 水听器、六维力传感器等。
波浪水槽由于每个客户使用目的和试验要求等不一样，且施工后更改难度大。因此均需根据实际情况进行定制。在包括且不限于具体的配置、参数要求、附属基础设施等各方面均需要做详细的具体的沟通。欢迎技术交流。
